I kemitekniske principper er filtrering en proces, der bruger porøse medier til at fange faste partikler i en suspension, hvilket opnår fast-væskeseparation. Baseret på dens mekanisme kan den opdeles i to kategorier:
- Overfladefiltrering: Filtermediet opfanger partikler og danner kun en filterkage på mediets overflade. Dette er velegnet til suspensioner med større partikler og højere faststofindhold.
- Dyb filtrering: Partikler er fanget i mediets netværksstruktur. Dette bruges almindeligvis til flydende klaring, såsom med keramik og filterpapir, som er dybt-lagsmedier.
Membranfiltreringsteknologi
Grundlæggende principper og definitioner
Membranfiltrering: Ved at udnytte tryk- eller koncentrationsforskelle bruges en semi-permeabel membran med en specifik porestørrelse til at tilbageholde partikelmateriale, kolloider, makromolekyler osv. i en væske for at opnå adskillelse og oprensning.

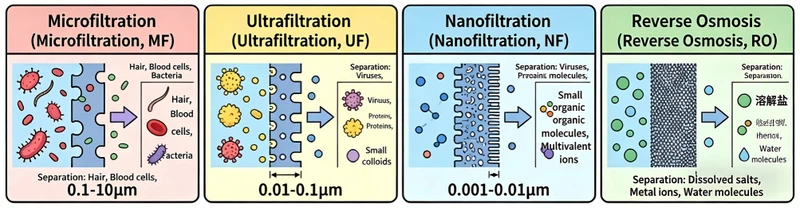

Filtertype og porestørrelse
Membranmaterialer og -strukturer
- Keramisk membran - adskillelseslag, støttelag
- Polymermembran - tæt hudlag, porøst støttelag
- Kompositmembran - ultratyndt aktivt lag, mikroporøs støttemembran, nonwoven støttelag
Demonstration af adskillelsesmekanisme
- Størrelsesudelukkelsesbarriere
- Adsorption
- Opladningseffekt
Sammenligning af fordele og ulemper
Fordele:
- Høj-effektiv adskillelse – hurtigt og lavt energiforbrug
- Energibesparende-og miljøvenlig – det er ikke nødvendigt at tilføje kemiske reagenser;
- Enkel betjening – høj grad af automatisering
Ulemper:
- Membranbegroning – kræver regelmæssig rengøring
- Høje omkostninger – initialinvestering og vedligeholdelsesomkostninger
- Levetidsbegrænsning – membranmoduler skal udskiftes regelmæssigt
Applikationsscenarier
- Vandrensningsbehandling
Drikkevandsrensning, spildevandsgenbrug: fjernelse af forurenende stoffer og bakterier
- Fødevareforarbejdning
Drikkevarefiltrering, mejeriproduktkoncentration, fastholdelse af næringsstoffer
- Farmaceutisk fremstilling
Steril filtrering, lægemiddeloprensning, der sikrer produktsikkerhed
Dybfiltreringsteknologi forklaret
Core Capture Mechanism
- Aflytning: Partikler er fysisk fanget i bunden af filterlejet.
- Diffusion: Partikler spredes gennem filterlejet på grund af deres diffusionshastighed.
- Aflytning: Partikler er placeret på yderkanten af filterlejet, hvor de fanges af forskellige kræfter.
- Adsorption: Baseret på elektrostatiske eller kemiske kræfter er partikler kemisk bundet sammen.
Metodesammenligning: Dybfiltrering vs. overfladefiltrering
- Dyb filtrering: Partikler er fordelt i hele filterlejedybden.
- Overfladefiltrering: Partikler aflejres hovedsageligt på overfladen for at danne en filterkage.
Almindelige filtermedier
- Sand- bruges til vandbehandling, grovfiltrering.
- Aktivt kul- fjerner organisk materiale og lugte.
- Fiberfiltre- fanger effektivt fine partikler.
Analyse af fordele og ulemper
- Fordele
Høj snavs-holdende kapacitet, velegnet til lav-koncentration suspension, enkel betjening, lav pris, kan fange submikron partikler.
- Ulemper
X Filterkage kan ikke genbruges. X Filtreringsmodstanden stiger over tid. X Rengøring og regenerering er relativt vanskeligt. X Typisk til engangsbrug.
Praktiske applikationer
- Vandbehandlingsanlæg
Anvendes til rensning af drikkevand og spildevand.
- Luftfiltreringssystemer
Industriel og bygningsluftrensning
Kagefiltreringsprincipper og anvendelser
Definition og mekanisme for kagefiltrering
Kagedannelsesproces
- Fase 1: Indledende deponering
- Fase 2: Kagekonstruktion
- Trin 3: Stabiliseret kage
Filtreringsligning
Sammenligning af indflydelsesfaktorer
Trykeffekt: Forøgelse af AP øger normalt filtreringshastigheden, men kan også komprimere filterkagen.
Filterkagemodstand og struktur: Partikelstørrelse, form og porøsitet bestemmer modstanden; modstanden øges med filterkagens tykkelse.
Komprimerbarhed: Kompressible filterkager oplever betydeligt øget modstand under højt tryk, hvilket påvirker filtreringseffektiviteten.
Sammenligning af konstant tryk og konstant hastighedsfiltrering
Eksempler på industriel anvendelse
Kemitekniske principper: Afmystificering af "kagefiltrering"
Hvad er kagefiltrering?
Det er en filtreringsproces, hvor adskillelse opnås gennem akkumulering af faste partikler på overfladen af et filtreringsmedium, hvorved der dannes en "filterkage". Det egentlige skillemiddel er selve filterkagen.
Partikelfangstmekanismer og -akkumulation
- (A) Tidlig fase → (B) Brofase → (C) Stadig stadie
- Middel modstand → Partikelbrodannelse → Filterkagedannelse
- Middel modstand → Filterkagedannelse
- Mellemlag, Filterkagelag
- Bemærk: Jo tykkere partikelakkumulering, jo større modstand.
Filtreringshastighed vs. modstand (nederste-venstre modul)
- Linjegraf Bemærk: Filtreringshastigheden falder over tid; filtreringsmodstanden stiger over tid.
- Formel: Total modstand=R_medium + R_cake
- Skematisk: Trykdifferens (ΔP) - Forøgelse af trykdifferensen kan øge filtreringshastigheden.
- Påvirkningsfaktorer:
① Trykdifferens (ΔP)
② Partikelstørrelse (lav filtreringsmodstand vs. høj strømningsmodstand)
③ Væskeviskositet
④ Partikelkoncentration
Filtreringshastighed vs. modstand (øverste-højre modul)
- Linjegraf: Filtreringshastigheden falder over tid.
- Skematisk: Trykdifferens (ΔP) - Forøgelse af trykdifferensen kan øge filtreringshastigheden.
- Formel: Total filtreringsmodstand=R_medium + R_cake
Faktorer, der påvirker filtrering (midterste-højre modul)
① Trykdifferens (ΔP)
② Partikelstørrelse (lav modstand vs. høj modstand)
③ Væskeviskositet (Høj viskositet, klæbrighed)
④ Partikelkoncentration
Teknisk applikation: Tværsnit- af en plade-og-rammefilterpress
- Komponentetiketter: Tilførselsrør, plade, ramme, filtreringsmedium, filtratudløb, filterkage
- Proces: Fodring og presning → Filtrering og vask → Kageudledning
Resumé og applikationer
- Nøglepunkter:
✅ Filterkagefiltrering er en almindelig enhedsoperation.
✅ Nøgleaspekt: Filterkagemodstand er den centrale faktor.
✅ Bred anvendelse.
- Ansøgningsscenarier:
Separering af kemiske råvarer, farmaceutisk tilberedning, fødevareklarning, spildevandsrensning.
Principper for kemisk filtrering
Definition og mekanisme for filtrering
Kernedefinition: Processen med at adskille en fast-flydende blanding ved hjælp af et porøst medium.
Sammenligning af filtreringstilstande og styrende ligninger
- A. Kagefiltrering
Partikler akkumuleres på overfladen af mediet og danner et filterkagelag; filterkagen fungerer som det primære filtreringsmedium.
- B. Dyb-sengsfiltrering
Partikler er fanget i det indre af det porøse medium; velegnet til suspensioner med lave faststofkoncentrationer.
- Grundlæggende filtreringsligning
V = K ⋅ A ⋅ t ⋅ ΔP / [μ (R_m + R_c)]
Notation:
V: Volumen af filtrat
K: Konstant
ΔP: Drivkraft (trykforskel)
μ: Filtratets viskositet
R_m: Resistens af filtreringsmediet
R_c: Modstand af filterkagen
A: Filtreringsområde
t: Tid
Faktorer, der påvirker filtreringshastigheden
- A. Trykforskel (ΔP): Jo større trykforskel, jo stærkere er drivkraften, og typisk jo højere er filtreringshastigheden.
- B. Viskositet (μ): Jo højere viskositet filtratet er, jo større er væskemodstanden, hvilket resulterer i en lavere filtreringshastighed.
- C. Partikelstørrelse: Jo mindre partiklerne er, jo lettere tilstopper de porerne; dette øger modstanden af filterkagen og reducerer filtreringshastigheden.
- D. Filtrering Medium Struktur: Mediets porøsitet, struktur og tykkelse påvirker mediets modstand; at vælge et passende medie er afgørende.
Fælles filtreringsmedier og -udstyr
- A. Plade-og-rammefilterpresse
Komponentetiketter: Filterplader, filterrammer, filterklude, fødeindtag, filtratudløb, pressemekanisme
- B. Roterende tromle vakuumfilter
Komponentetiketter: Roterende tromle, gylletank, filterkagelag, skraber, vakuumsystem, vaskezone, udløbssted
- C. Patronfilter
Komponentetiketter: Hus, filterpatron, væskeindtag, væskeudløb
Eksempler på industrielle applikationer
A. Farmaceutisk industri: Anvendes i lægemiddelfremstilling til at adskille og oprense farmaceutiske ingredienser-såsom fjernelse af urenheder fra fermenteringsbouillon-og derved sikre produktets renhed.
B. Vandbehandlingsteknik: Anvendes til behandling af drikkevand og spildevand til at fjerne urenheder såsom suspenderede faste stoffer, partikler, bakterier og mikroorganismer; også brugt til kommunal vandrensning.
C. Kemisk behandling: Anvendes i kemiske reaktioner, produktgenvinding og relaterede processer til at adskille katalysatorer, målprodukter, affaldsrester og-biprodukter, hvorved reaktionseffektiviteten, produktkvaliteten og oprensningsniveauerne forbedres.
Dynamisk filtrering
En omfattende vejledning: højeffektive-separationsteknikker i kemiteknik
Del 1: Definition og grundlæggende principper
Dynamisk filtrering er en separationsproces, hvor væske strømmer tangentielt langs overfladen af et filtreringsmedium, ved at bruge forskydningskræfter til at forhindre dannelsen af en filterkage.
Del 2: Sammenlignende analyse
- Statisk filtrering
Vinkelret strømningsretning fører til filterkageakkumulering og et hurtigt fald i flux.
- Dynamisk filtrering
Tangentialt flow reducerer filterkagedannelse og opretholder høj flux.
Del 3: Hovedtyper
- Cross-flow-filtrering
Tangentialt foder, kraftfoderudløb, filtratudløb, Tangentielt foder, kraftfoderudløb
- Roterende vakuumfiltrering
Gylletank, roterende tromle, vakuumsugning, skraber, filterkageudledning, gylletank
Del 4: Fordele og ulemper
✅ Fordele
- Kontinuerlig drift
- Reduceret begroning; forlænget membranlevetid
- Høj separationseffektivitet og udbytte
- Nemt skalerbar
⚠️ Ulemper
- Højere energiforbrug (pumpeenergi)
- Høj udstyrskompleksitet
- Potentielt højere driftstryk
- Strenge krav til rengøring
Del 5: Anti-begroningsmekanismer
Bulkflowhastighed, Hastighedsgradient, Shear Force Field, Inertial Lift, Turbulente effekter
Forskydningskræfter og turbulens genereret af høje tangentielle strømningshastigheder forhindrer partikler i at aflejre sig på membranoverfladen.
Del 6: Industrielle applikationer
- Farmaceutisk industri: Cellehøst, produktkoncentration
- Spildevandsbehandling: Råkoncentrat → Genvundet vand; Slambehandling → Slamfortykkelse
- Mad og drikke: Frugtjuiceafklaring, mejerikoncentration
- Bioteknologi: Fermenteringsbearbejdning, proteinseparation, enzymoprensning
